フォンプラグの構造と配線ルールについて!ステレオ?バランス?アンバランス?

フォンプラグの構造についての記事です(´◔౪◔)◞

フォンを使ったケーブルの作り方を別記事にて書かせていただいてますが、

改めて部品のことをピックアップ( ・ὢ・ )!

ステレオ?

アンバランス?バランス?

必要なことだけざっとまとめました!

目次

ステレオフォンプラグとモノラルフォンプラグの違い

フォンプラグにはモノラルとステレオの2種類があります。

 CLASSIC PRO ( クラシックプロ ) / P12 モノラルフォンプラグ  サウンドハウス

CLASSIC PRO ( クラシックプロ ) / P12 モノラルフォンプラグ サウンドハウス

モノフォンの先端には黒い横線が一本。

 CLASSIC PRO ( クラシックプロ ) / P12S ステレオフォンプラグ  サウンドハウス

CLASSIC PRO ( クラシックプロ ) / P12S ステレオフォンプラグ サウンドハウス

ステレオフォンだと線が2本あります。

モノフォンプラグのケーブル例

例えば

  • ギターのシールドケーブル
  • モノラルケーブル
  • アンバランスラインケーブル

はモノフォンプラグを使います。

ステレオフォンプラグのケーブル例

  • ヘッドフォンの自作ケーブル
  • ステレオケーブル
  • バランスラインケーブル

にはステレオフォンプラグを使います。

プラグはどれも一緒。

バランス、アンバランスの違いについてはこちらの記事を!

あわせて読みたい
バランスケーブルとアンバランスケーブルの仕組みと使い方の違いについて【解説】 以前ファンタム電源についての記事を書かせていただいた時は軽くスルーしてしまいましたが、バランスケーブルとアンバランスケーブルについての話になります。 自身の理...

フォンプラグの構造

ステレオフォンプラグで構造を見てみます( ・ὢ・ )!

TIP RING SLEEVE

-ステレオフォンは接続部分が3箇所ある-

先端からTIP(チップ)-RING(リング)-SLEEVE(スリーブ)と言う名前がついています。

そのためステレオフォンプラグは別名TRSフォンプラグと呼ばれています。

プラグの内部はこんな感じです。

各金属部分が先端とつながっているので、ここに線をハンダ付けします。

HOT COLD GNDの対応ルール

バランスケーブルを作る場合HOT COLD GND(グランド)の3線をハンダしていきますが、TRSフォンプラグ(ステレオフォンプラグ)の対応表は以下。

  • TIP=HOT(2番・正相)
  • RING=COLD(3番・逆相)
  • SLEEVE=GND(1番・ノイズを逃すグランド線)

バランスフォンプラグとXLRコネクタの対応ルール

バランスフォンプラグとXLRコネクターを使ってケーブルを作ることもできます(`・ω・´)!

 NEUTRIK ( ノイトリック ) / NC3MXX-B XLR キャノン コネクター サウンドハウス

NEUTRIK ( ノイトリック ) / NC3MXX-B XLR キャノン コネクター サウンドハウス

XLRコネクターはマイクケーブルで使われているやつです!

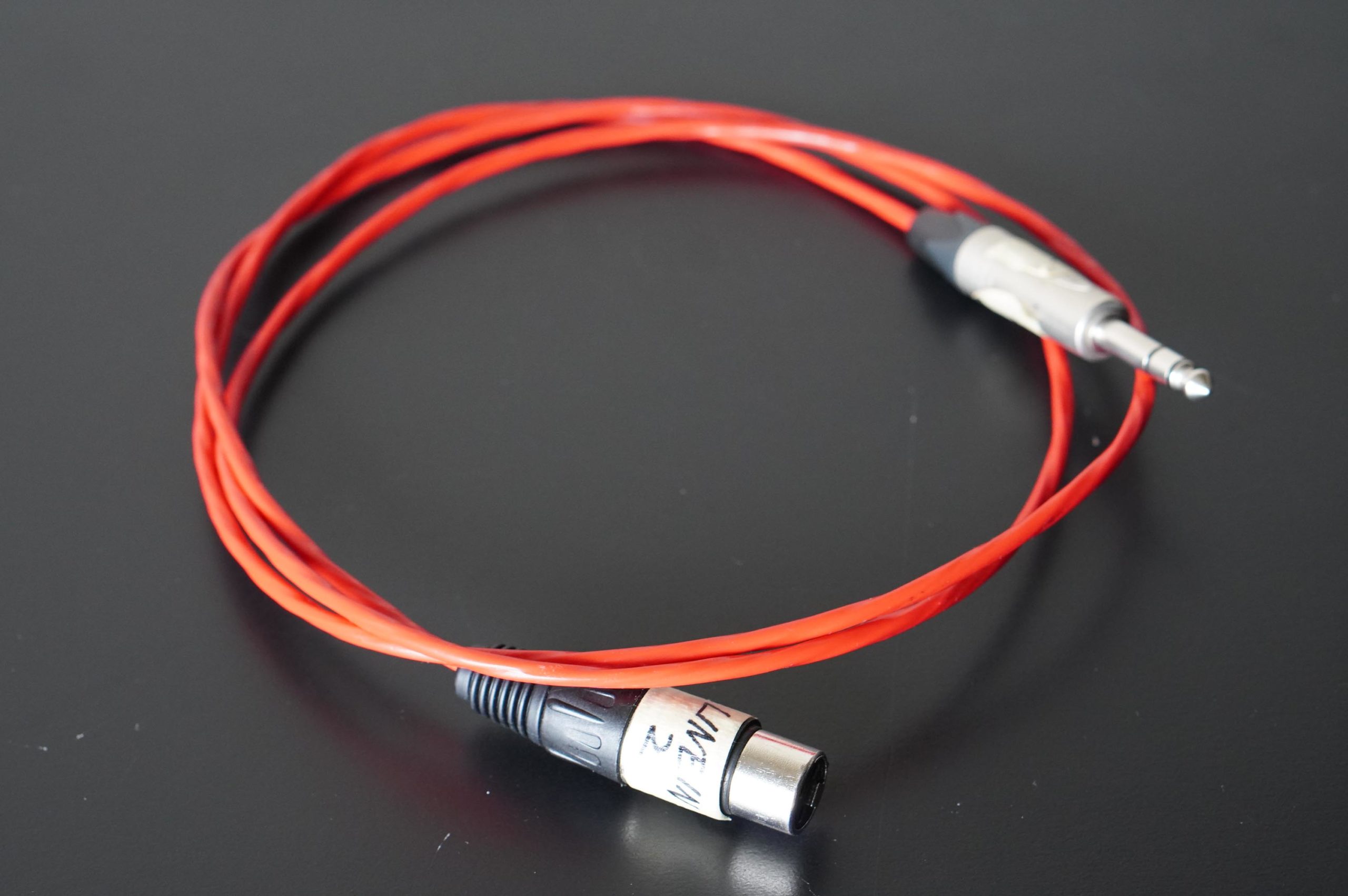

「XLR-フォンプラグ」の形のラインケーブルはDTMでも使いますよね。

XLRコネクターの番号と対応名称-

XLRのHOT COLD GNDの3ピンとTRSフォンプラグの対応表は以下。

  • HOT(2番)=TIP
  • COLD(3番)=RING
  • GND(1番)=SLEEVE

これでOK!

詳しい作り方はこちらの記事にて!

あわせて読みたい
ラインケーブルを自作する方法!TRSフォンとXLRコネクター版 ラインケーブルが必要になったので自作しました(´◔౪◔)◞ ケーブルDIYの魅力は、好きな線材と必要なコネクターを自由に組み合わせられる点! -今回は4本制作- 長さも当然...

ステレオケーブルを作る場合

TRSプラグでステレオケーブルを作る場合。

その場合は先端からL-R-GNDで繋いでいきます。

  • TIP=L
  • RING=R
  • SLEEVE=GND

つまりバランスケーブルもステレオケーブルも部品は一緒

使い方が違うだけです!

ちなみに通常のステレオケーブルはアンバランスケーブルです。

ヘッドフォン(ステレオ)の中にはバランス接続できるアイテムもあります(´⊙౪⊙)۶

 SONY ( ソニー ) / MDR-1AM2 BQ  サウンドハウス

SONY ( ソニー ) / MDR-1AM2 BQ サウンドハウス

どんな感じなんでしょうね、、、。試してみたいです。

モノフォンプラグはTSプラグ

モノフォンプラグはステレオフォンプラグからRING(COLD)を省略したプラグです。

 CLASSIC PRO ( クラシックプロ ) / P12 モノラルフォンプラグ  サウンドハウス

CLASSIC PRO ( クラシックプロ ) / P12 モノラルフォンプラグ サウンドハウス

つまりTIP(チップ)とSLEEVE(スリーブ)しかないので、別名TSフォンプラグと呼びます。

ステレオフォンプラグでアンバランスケーブルを作る場合

ステレオフォンプラグでアンバランスケーブルを作る場合、

RINGをSLEEVE(GND)に結線してアンバランス化します。

これでTSケーブルと同じ構造になります(`・ω・´)

XLRコネクタの場合は、COLDとGNDを結線するとアンバランス化になります。

まとめ

フォンプラグの構造についてまとめた記事でした!

TRSフォンプラグ
  • ステレオケーブル
  • バランスケーブル
TSフォンプラグ
  • モノラルケーブル
  • アンバランスケーブル

と基本的に考えつつ、場合によってアレンジをしてみてください(´⊙౪⊙)۶!

XLRコネクターを使ったマイクケーブルなどの作り方も合わせてどうぞ!

最後までお読みいただきありがとうございました!
