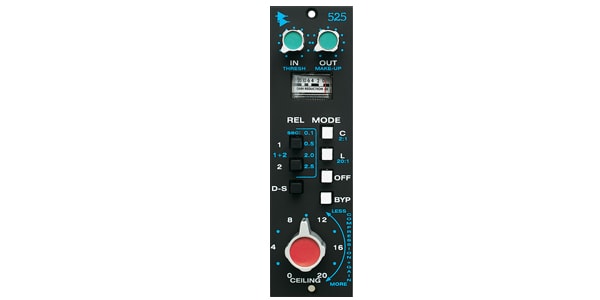

API525コンプレッサーのヴィンテージverを改造した時の記録です。
ヴィンテージverは現行品525とは内部配線が違う個体があり、そのままランチボックスに挿して使えません。
僕が入手した個体もそのタイプでした。
当時はランチボックスも持っていなかったので、本体側を大きく加工する方法は避け、配線を変えて個別ケースへラッキングしました。
初期のAPI525には、現在の500シリーズとはピン配置が違う個体があります。
僕が入手した525もそのままランチボックスへ挿して使える配線ではありませんでした。
当時調べた方法では、現行500シリーズのラックへ対応させるために、カートリッジの手前で本体に穴を開けて配線変更をする方法が紹介されていました。
これは個人でやるには結構難しい作業です。
本体そのものへ手を入れるなら、プロにお願いした方が良いと思います。
そこで僕は、カートリッジ以降のコネクターから通常配線とは違う方法で個別ラッキングすることにしました。
この方法なら、比較的すんなり動かすことができました。
見た目はかなりDIY感がありますが、動作自体は問題ありませんでした。
僕がラッキングした時は±16Vで動かしました。
現在の500シリーズで一般的な電源電圧です。
ただし初期525の資料では±15V表記のものもあるので、ヴィンテージ個体を扱う場合は実機の仕様や配線を確認した方が良いと思います。
また、僕の個体ではリダクションメーターの電球を点灯させるために+24Vが別途必要でした。
面倒だったので、僕は+24Vは使わなかった記憶です。
ヴィンテージ525を使用した感想です。
正直、ヴォーカルやアコギなど繊細系の生楽器にはあまり向かないかなと感じました。
ただ、キックやベース、エレキギターにはかなり良い感じにハマった記憶です。
良い意味で「ぬったり」した感触がありつつ、音を前に出してくれます。
僕が使ったヴィンテージ525は2520オペアンプを3基使った回路で、コンプレッサーはFeedback方式です。
あまり細かい設定はできませんが、ざっくり使ってもカッコいい音にしてくれます。
現在のAPI525は500シリーズ対応品として入手できるので、これから使うならあえてヴィンテージを選ぶ必要はないと思います。
ただ、ヴィンテージ個体を手に入れた場合は、現行500シリーズで使えるように配線が変更されているか、必ずピン配置を確認した方が良いです。
当時、配線変更について参考にした資料です。
前述の配線変更も、この情報を参考にして作業しました。
API525の回路図です。
ヴィンテージAPI525は、現行500シリーズと同じ感覚でそのまま挿して使えるとは限りません。
僕の個体では別配線で個別ラッキングし、実際に動かすことができました。
音は良い意味でぬったりしつつ前へ出てくる感触があり、特にキック、ベース、エレキギターではかなり好みでした。
API560系でも、古い個体には現行500シリーズで注意が必要なものがあります。
一部の旧560A/Bや560AT/BTでは、現在の500シリーズで+48Vファンタム電源に使われる15番ピンに出力回路が接続された個体があり、そのまま挿すと問題が起きる可能性があります。
ヴィンテージAPIモジュールをランチボックスで使う場合は、見た目だけで判断せず、一度ピン配置を確認した方が良いと思います。
